一、雙密封結構設計與密封風系統協同作用

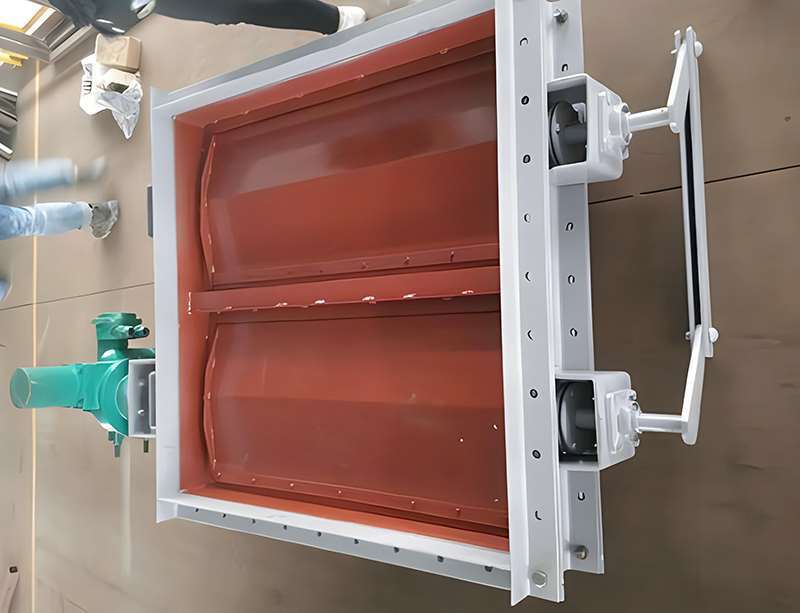

雙層煙氣脫硫擋板門采用"機械+氣動"雙重密封機制。其核心設計包括：

百葉窗式雙層結構：每層由5-12片翼型葉片組成，通過彈性密封元件實現物理隔離。葉片間隙控制在0.5mm以內，配合0.8mm碳化鎢涂層，可承受8500Pa壓差。

密封風動態平衡：在雙層葉片間建立密封風腔，通過PID算法維持風壓差穩定在煙氣壓力+500Pa±10%。

復合密封元件：采用氟橡膠-石墨烯復合密封條替代傳統金屬密封，在250℃工況下保持彈性接觸，耐酸堿指數提升40%。關鍵接縫處設置半弧形面接觸結構，密封接觸面積較線性密封增加3倍。

二、耐高溫材料與隔熱防護體系

雙層結構的隔熱性能通過材料創新與熱管理系統實現：

分級材料配置：

原煙道段：Q355H型鋼外包1.4529鎳基合金板，年腐蝕速率＜0.05mm。

凈煙道段：整體C276哈氏合金蜂窩結構，在SO?濃度＞5000ppm時年腐蝕量＜0.02mm。

軸系組件：1.4529合金主軸+PTFE自潤滑軸承，10萬次啟閉后定位精度保持±0.5°。

熱應力補償設計：

框架設置2mm伸縮縫，可吸收±5mm熱變形量。

密封風二級電加熱系統，將風溫提升至100℃以上，減少溫差應力。

葉片端部預留熱膨脹間隙，通過彈性元件自適應調節。

三、智能監測與預防性維護體系

光纖傳感網絡：在關鍵部位布設FBG傳感器，實時監測葉片應力（＜120MPa）、軸承溫度（≤80℃）等參數。建立腐蝕速率數據庫，每年進行UT測厚（允許減薄量≤10%）和晶間腐蝕試驗。

三級密封檢測：

一級檢測：0.8MPa肥皂水檢漏。

二級檢測：氦質譜檢測（靈敏度1×10^-9 Pa·m3/s）。

三級驗證：熱成像儀運行狀態檢測。

智能運維策略：

"8h點檢+季度保養"制度，重點監控導軌積灰（≤3mm）、密封墊壓縮量（≥15%原始厚度）

配置0.8MPa脈沖吹掃裝置，在機組負荷＜60%時自動執行錯峰清灰。

四、安裝質量保障與結構優化

三維激光校準：采用全站儀定位安裝，控制水平度偏差≤1mm/m，同軸度誤差＜0.1mm。執行機構需經三次空載測試，確保葉片閉合間隙≤0.5mm。

流場優化設計：

15°傾角葉片降低湍流噪聲12dB(A)，介質壓損≤1.5kPa

柵欄式導流結構使空氣分布均勻度提升40%。

模塊化快拆結構：密封片采用卡扣式安裝，單片更換時間從8小時縮短至30分鐘，年維護成本降低25%。
